Westra/HKM Tiefmitteltöner 16-18cm
Westra/HKM Tiefmitteltöner 16-18cm
Tiefmitteltöner von Westra und HKM von 16-18cm. Einige Ausführungen sind geschirmt oder mit Doppelspule. Viele wurden oft in Fertigboxen verschiedener Hersteller verwendet.
Ersatzchassis für nicht aufgeführte Modelle auf Anfrage.

HKM XW-165-1564
Stück
+
:   kg
!

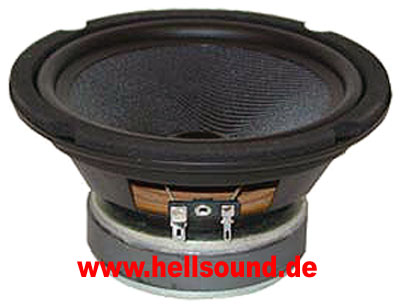

HKM XW-165-1564
16cm Tiefmitteltöner
Schwarze Glasfaser-Membran, schwarze Mylar Kalotte, Gummisicke, Schaumstoff Randauflage, Kapton Spulenträger, stabiler Stahlkorb.
Auch ideal als Kickbass für Car-HiFi einsetzbar!
 Datenblatt XW-165-1564.pdf (202 kB)
Technische Daten:
Belastbarkeit: 50 W-RMS / 100 W-Max
Impedanz: 4 Ohm
Schalldruck: 87 dB
Freuqenzbereich: 45-5000 Hz
Resonanzfrequenz fs: 72 Hz
Gesamtgüte Qts: 0,6
Äquivalentvolumen Vas: 10 l
Gleistromwiderstand Re: 3,1 Ohm
Spuleninduktivität Le: 0,8 mH
Lineare Auslenkung Xmax: ±3 mm
Einbaumaße:
Außendurchmesser: 165 mm
Einbaudurchmesser: 143 mm
Einbautiefe (incl. Korbrand mit Auflage): 76 mm
Korbrandhöhe (mit Auflage): 7,6 mm
Magnetdurchmesser: 100 mm
Spulendurchmesser: 26 mm
Gewicht: 1,2 kg

HKM XW-165-1368
Stück
+
:   kg
!
HKM XW-165-1368
17cm Tiefmitteltöner
Metallgepulverte Papiermembran, Gummisicke, Alu-Spulenträger, stabiler Stahlkorb.
Sehr ausgeglichenes Klangbild bis in den Mittenbereich. Ideal für die Ankopplung mit einem 25mm Kalottenhochtöner ab ca. 3 kHz.
 Datenblatt XW-165-1368.pdf (148 kB)
Technische Daten:
Belastbarkeit: 60 W-RMS / 100 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB
Freuqenzbereich: 35-3500 Hz
Resonanzfrequenz fs: 50 Hz
Gesamtgüte Qts: 0,50
Äquivalentvolumen Vas: 21 l
Einbaumaße:
Außendurchmesser: 178 mm
Befestigungs-Lochkreis: 169 mm
Einbaudurchmesser: 165 mm
Magnetdurchmesser: 90 mm
Einbautiefe (incl. Korbrand): 72 mm
Korbrandhöhe: 4,5 mm
Gewicht: 1,0 kg

Westra PW-160-804**
Stück
+
:   kg
!
Westra PW-160-804
16cm Tiefmitteltöner

Papiermembran, PU-Sicke, solider Stahlkorb.
Ausführung von "Orbid Sound" mit magnetischer Abschirmung.
** Nicht mehr lieferbar! Ersatztyp: Westra CW-160-1344
Technische Daten:
Belastbarkeit: 40 W-RMS / 60 W-Max
Impedanz: 4 Ohm
Schalldruck: 87 dB
Frequenzbereich: 50-5000 Hz
Resonanzfrequenz fs: 56 Hz
Gesamtgüte Qts: 0,54
Äquivalentvolumen Vas: 12 l
Einbaumaße:
Außendurchmesser: 156 mm
Einbaudurchmesser: 138 mm
Einbautiefe (incl. Korb): 74 mm
Korbrandhöhe: 4,5 mm

Westra PW-160-808**
+
:   kg
!
Westra PW-160-808
16cm Tiefmitteltöner

Papiermembran, PU-Sicke, solider Stahlkorb.
Auch als Mitteltöner einsetzbar.
Nicht mehr lieferbar!
Ersatzlautsprecher: Visaton W 170 *ACHTUNG!
*(Einbaudurchmesser ist 5mm größer, daher Nacharbeit des Gehäuses erforderlich)
Technische Daten:
Belastbarkeit: 40 W-RMS / 60 W-Max
Impedanz: 8 Ohm
Schalldruck: 87 dB
Frequenzbereich: 50-5000 Hz
Resonanzfrequenz fs: 56 Hz
Gesamtgüte Qts: 0,54
Äquivalentvolumen Vas: 12 l
Einbaumaße:
Außendurchmesser: 156 mm
Einbaudurchmesser: 138 mm
Einbautiefe (incl. Korb): 74 mm
Korbrandhöhe: 4,5 mm

Westra CW-160-1344*
Stück
+
:   kg
!

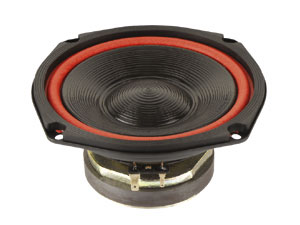

Westra CW-160-1344
16cm Auto-Tiefmitteltöner

Beschichtete Papiermembran, rote PU-Sicke, solider Stahlkorb, kräftiger Antrieb.
Auch Ersatz für Westra PW-160-804 aus "Orbid Sound Heck 3" (alte Ausführung).
Technische Daten:
Belastbarkeit: 70 W-RMS / 120 W-Max
Impedanz: 4 Ohm
Schalldruck: 88 dB
Frequenzbereich: 60-4000 Hz
Resonanzfrequenz fs: 60 Hz
Gesamtgüte Qts: 0,50
Äquivalentvolumen Vas: 16 l
Einbaumaße:
Außendurchmesser: 156 mm
Einbaudurchmesser: 138 mm
Einbautiefe (incl. Korb): 78 mm
Korbrandhöhe: 4,5 mm

Westra KW-160-1314**
Stück
+
:   kg
!
Westra KW-160-1314
16cm Tiefmitteltöner

Beschichtete Papiermembran, Gummisicke, solider Stahlkorb.
** Nicht mehr lieferbar, Ersatztyp: Visaton WS 17E-4 Ohm

Empfohlen wird der Austausch beider Seiten (rechte und linke Box).

Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 4 Ohm
Schalldruck: 87 dB
Frequenzbereich: 40-3000 Hz
Resonanzfrequenz fs: 44 Hz
Gesamtgüte Qts: 0,58
Äquivalentvolumen Vas: 30 l
Einbaumaße:
Außendurchmesser: 165 mm
Einbaudurchmesser: 148 mm
Einbautiefe (incl. Korb): 76 mm
Korbrandhöhe: 4 mm

Westra KW-160-1318**
Stück
+
:   kg
!
Westra KW-160-1318

16cm Tiefmitteltöner

Beschichtete Papiermembran, Gummisicke, solider Stahlkorb.
** Nicht mehr lieferbar! Bitte Ersatztyp verwenden:  Visaton WS 17E-8 Ohm

Empfohlen wird der Austausch beider Seiten (rechte und linke Box).

Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 8 Ohm
Schalldruck: 87 dB
Frequenzbereich: 40-3000 Hz
Resonanzfrequenz fs: 44 Hz
Gesamtgüte Qts: 0,67
Äquivalentvolumen Vas: 28 l
Einbaumaße:
Außendurchmesser: 165 mm
Einbaudurchmesser: 148 mm
Einbautiefe (incl. Korb): 76 mm
Korbrandhöhe: 4 mm

Westra KW-160-1324**
Stück
+
:   kg
!
Westra KW-160-1324
16cm Tiefmitteltöner

Papiermembran, Gummisicke, solider Stahlkorb.
Auch als Mitteltöner in Mehrwegsystemen geeignet.
** Nicht mehr lieferbar, Ersatztyp: Visaton WS 17E-4 Ohm

Empfohlen wird der Austausch beider Seiten (rechte und linke Box).

Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 4 Ohm
Schalldruck: 88 dB
Frequenzbereich: 45-4000 Hz
Resonanzfrequenz fs: 48 Hz
Gesamtgüte Qts: 0,44
Äquivalentvolumen Vas: 30 l
Einbaumaße:
Außendurchmesser: 165 mm
Einbaudurchmesser: 148 mm
Einbautiefe (incl. Korb): 76 mm
Korbrandhöhe: 4 mm

Westra KW-160-1328**
Stück
+
:   kg
!
Westra KW-160-1328

16cm Tiefmitteltöner

Papiermembran, Gummisicke, solider Stahlkorb.
Auch als Mitteltöner in Mehrwegsystemen geeignet.
Ersatzchassis für fast alle Westra KW-160-xxx8 (8 Ohm) außer xx98.
** Nicht mehr lieferbar! Bitte Ersatztyp verwenden: Visaton WS 17E-8 Ohm

Empfohlen wird der Austausch beider Seiten (rechte und linke Box).

Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB
Frequenzbereich: 45-4000 Hz
Resonanzfrequenz fs: 48 Hz
Gesamtgüte Qts: 0,44
Äquivalentvolumen Vas: 30 l
Einbaumaße:
Außendurchmesser: 165 mm
Einbaudurchmesser: 148 mm
Einbautiefe (incl. Korb): 76 mm
Korbrandhöhe: 4 mm

Westra KW-160-1334**
+
:   kg
!
Westra KW-160-1334
16cm Tiefmitteltöner

Papiermembran (auch als beschichtete Variante möglich), Gummisicke, solider Stahlkorb.
Auch als Mitteltöner in Mehrwegsystemen geeignet.
** Nicht mehr lieferbar, Ersatztyp: Visaton WS 17E-4 Ohm

Empfohlen wird der Austausch beider Seiten (rechte und linke Box).

Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 4 Ohm
Schalldruck: 88 dB
Frequenzbereich: 45-4000 Hz (unbeschichtet)
Resonanzfrequenz fs: 48 Hz
Gesamtgüte Qts: 0,44
Äquivalentvolumen Vas: 30 l
Einbaumaße:
Außendurchmesser: 165 mm
Einbaudurchmesser: 148 mm
Einbautiefe (incl. Korb): 76 mm
Korbrandhöhe: 4 mm

Westra KW-160-1338**
+
:   kg
!
Westra KW-160-1338

16cm Tiefmitteltöner

Papiermembran (auch als beschichtete Variante möglich), Gummisicke, solider Stahlkorb.
** Nicht mehr lieferbar! Ersatztyp: Visaton WS 17E-8 Ohm

Empfohlen wird der Austausch beider Seiten (rechte und linke Box).

Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB
Frequenzbereich: 45-4000 Hz (unbeschichtet)
Resonanzfrequenz fs: 48 Hz
Gesamtgüte Qts: 0,44
Äquivalentvolumen Vas: 30 l
Einbaumaße:
Außendurchmesser: 165 mm
Einbaudurchmesser: 148 mm
Einbautiefe (incl. Korb): 76 mm
Korbrandhöhe: 4 mm

Westra KW-160-1358**
Stück
+
:   kg
!
Westra KW-160-1358

16cm Tiefmitteltöner

Beschichtete Papiermembran, inverse Kalotte, Gummisicke, solider Stahlkorb.
** Nicht mehr lieferbar! Ersatztyp: Visaton WS 17E-8 Ohm

Empfohlen wird der Austausch beider Seiten (rechte und linke Box).

Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 8 Ohm
Schalldruck: 87 dB
Frequenzbereich: 40-3000 Hz
Resonanzfrequenz fs: 44 Hz
Gesamtgüte Qts: 0,67
Äquivalentvolumen Vas: 28 l
Einbaumaße:
Außendurchmesser: 165 mm
Einbaudurchmesser: 148 mm
Einbautiefe (incl. Korb): 76 mm
Korbrandhöhe: 4 mm

Westra KW-160-1374**
Stück
+
:   kg
!
Westra KW-160-1374
16cm Tiefmitteltöner

Beschichtete Papiermembran, inverse Kalotte, Gummisicke, solider Stahlkorb.
** Nicht mehr lieferbar, Ersatztyp: Visaton WS 17E-4 Ohm

Empfohlen wird der Austausch beider Seiten (rechte und linke Box).

Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 4 Ohm
Schalldruck: 87 dB
Frequenzbereich: 45-4000 Hz
Resonanzfrequenz fs: ? Hz
Gesamtgüte Qts: ?
Äquivalentvolumen Vas: ? l
Einbaumaße:
Außendurchmesser: 165 mm
Einbaudurchmesser: 148 mm
Einbautiefe (incl. Korb): 76 mm
Korbrandhöhe: 4 mm
Gewicht: 0,95 kg

Westra KW-160-1378**
Stück
+
:   kg
!
Westra KW-160-1378

16cm Tiefmitteltöner

Beschichtete Papiermembran, inverse Kalotte, Gummisicke, solider Stahlkorb.
** Nicht mehr lieferbar! Ersatztyp: Visaton WS 17E-8 Ohm
Empfohlen wird der Austausch beider Seiten (rechte und linke Box).

Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 8 Ohm
Schalldruck: 87 dB
Frequenzbereich: 45-4000 Hz
Resonanzfrequenz fs: ? Hz
Gesamtgüte Qts: ?
Äquivalentvolumen Vas: ? l
Einbaumaße:
Außendurchmesser: 165 mm
Einbaudurchmesser: 148 mm
Einbautiefe (incl. Korb): 76 mm
Korbrandhöhe: 4 mm
Gewicht: 0,95 kg

Westra KW-160-1394
Stück
+
:   kg
!
Westra KW-160-1394
16cm Tiefmitteltöner

Beschichtete Papiermembran, Gummisicke, runder Stahlkorb.
Baugleich mit Gradient W 180/4 und TVM ARN-188-03/4.
Der KW-160-1394 wurde verwendet in der I.Q Labor 3
Technische Daten:
Belastbarkeit: 60 W-RMS / 100 W-Max
Impedanz: 4 Ohm
Schalldruck: 87 dB
Frequenzbereich: 40-4000 Hz
Resonanzfrequenz fs: 44 Hz
Gesamtgüte Qts: 0,54
Äquivalentvolumen Vas: 20 l
Einbaumaße:
Außendurchmesser: 188 mm
Einbaudurchmesser: 148 mm
Einbautiefe (incl. Korb): 76 mm
Korbrandhöhe: 5 mm

Westra KW-160-1398**
Stück
+
:   kg
!
Westra KW-160-1398
16cm Tiefmitteltöner

Beschichtete Papiermembran, Gummisicke, runder Stahlkorb.
Ersatzlautsprecher: Westra SW-180-1378
Technische Daten:
Belastbarkeit: 60 W-RMS / 100 W-Max
Impedanz: 8 Ohm
Schalldruck: 87 dB
Frequenzbereich: 40-4000 Hz
Resonanzfrequenz fs: 44 Hz
Gesamtgüte Qts: 0,61
Äquivalentvolumen Vas: 27 l
Einbaumaße:
Außendurchmesser: 188 mm
Einbaudurchmesser: 148 mm
Einbautiefe (incl. Korb): 76 mm
Korbrandhöhe: 5 mm

Westra SW-180-1378*
Stück
+
:   kg
!
Westra SW-180-1378

18cm Tiefmitteltöner

Beschichtete Papiermembran, inverse Schaumstoffsicke, inverse Staubschutzkalotte, solider Stahlkorb.

Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB
Frequenzbereich: 40-3000 Hz
Resonanzfrequenz fs: 48,5 Hz
Gesamtgüte Qts: 0,49
Äquivalentvolumen Vas: 30 l
Einbaumaße:
Außendurchmesser: 188 mm
Einbaudurchmesser: 148 mm
Einbautiefe (incl. Korb): 76 mm
Korbrandhöhe: 5 mm

Westra KW-180-2694*
Stück
+
:   kg
!
Westra KW-180-2694
18cm Tiefmitteltöner

Beschichtete Papiermembran, Gummisicke, runder Stahlkorb, magnetisch geschirmt.
Technische Daten:
Belatbarkeit: 60 W-RMS / 100 W-Max
Impedanz: 4 Ohm
Schalldruck: 86 dB
Freuqenzbereich: 40-5000 Hz
Resonanzfrequenz fs: 42 Hz
Gesamtgüte Qts: 0,37
Äquivalentvolumen Vas: 26 l
Einbaumaße:
Außendurchmesser: 188 mm
Einbaudurchmesser: 148 mm
Einbautiefe (incl. Korb): 96 mm
Korbrandhöhe: 5 mm
